説明
弊社製品「SM-MCBG474」対応の左右分割キーボードです。
機能：
● JIS配列
● CherryMX互換スイッチ対応
● ホットスワップ対応
● 右手側Enterキーにスタビライザー実装可能
サイズ：
【SM-KBDMN58KB-L】
153.75mm × 85mm ※基板サイズ
【SM-KBDMN58KB-R】
168.75mm × 85mm ※基板サイズ
部品リスト：
【SM-KBDMN58KB-L】
● SM-MCBG474 ×1
● CPG151101S11 ×30
● 1N4148W ×30
● USB4110GFA ×1
● SN65HVD231DR ×1
● PMEG2010AEH,115 ×1
● 10kΩ 1/10W 1608 ×6
● 5.1kΩ 1/10W 1608 ×2
● 120Ω 1/10W 1608 ×5
● 62Ω 1/10W 1608 ×2
● 0.1uF 1608 ×2
～オプション部品～
● 600mil 24ピンICソケット ×1 （マイコンモジュールを将来的に交換したり取り外したい場合に必要）
● SK6812MINI-E ×30
● 330Ω 1/10W 1608 ×1
【SM-KBDMN58KB-R】
● SM-MCBG474 ×1
● CPG151101S11 ×28
● 1N4148W ×28
● USB4110GFA ×1
● SN65HVD231DR ×1
● PMEG2010AEH,115 ×1
● 10kΩ 1/10W 1608 ×5
● 5.1kΩ 1/10W 1608 ×2
● 120Ω 1/10W 1608 ×4
● 62Ω 1/10W 1608 ×2
● 0.1uF 1608 ×2
● DUROCK V3 スタビライザー ×1
～オプション部品～
● 600mil 24ピンICソケット ×1 （マイコンモジュールを将来的に交換したり取り外したい場合に必要）
● SK6812MINI-E ×30
● 330Ω 1/10W 1608 ×1
【SM-KBDMN58KB-R】
● 600mil 24ピンICソケット ×1 （マイコンモジュールを将来的に交換したり取り外したい場合に必要）
【その他】
● M2スペーサー ※必要に応じて
● USB Type-C – Type-Cケーブル ×1 左右キーボード間の接続用
● USB Type-C – Type-Aケーブル ×1 左手側キーボードとPC間の接続用
データ配布：
KiCadバージョン8.0に対応
SM-KBDMN58KB-L：左手側キーボード基板

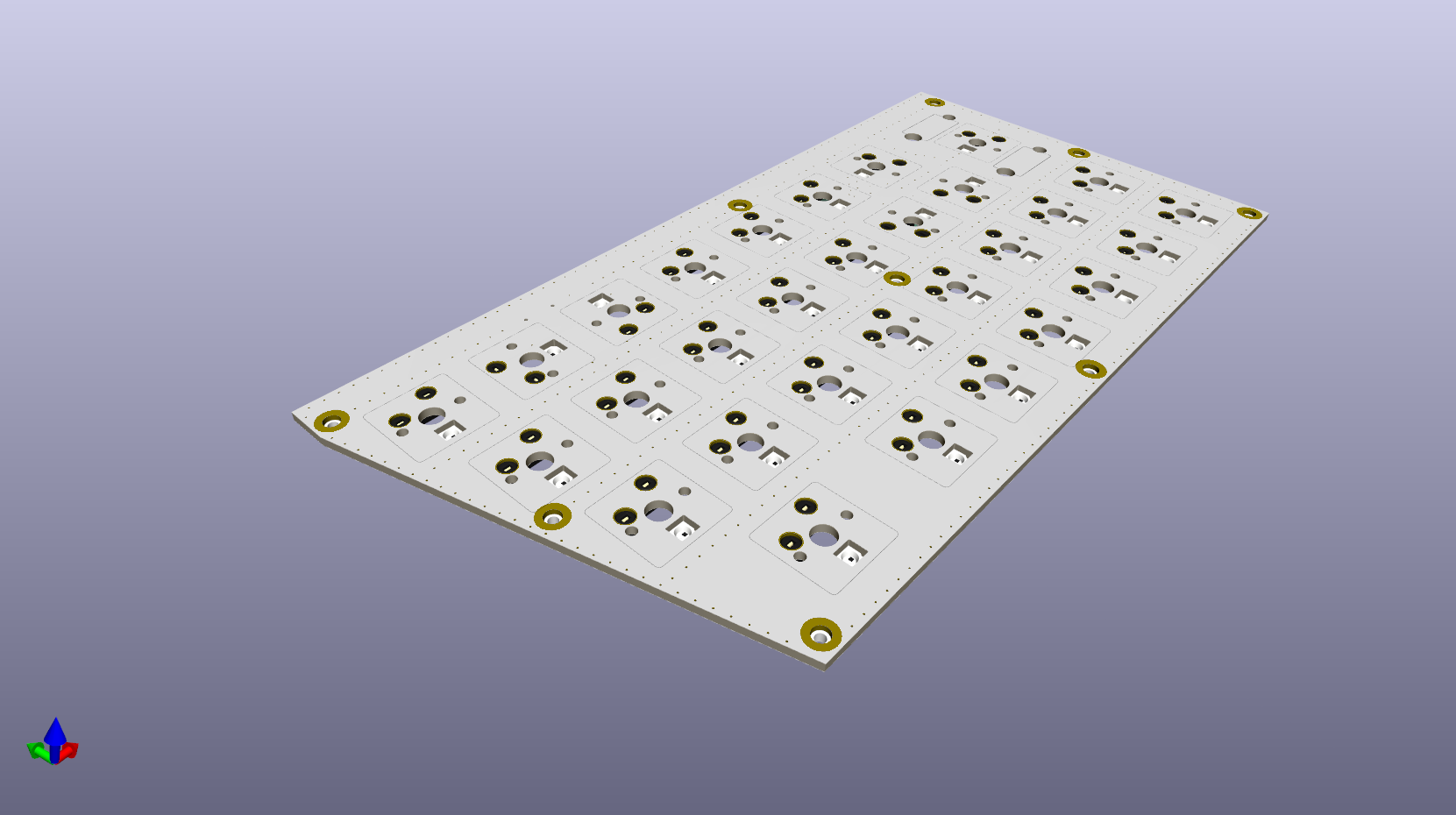

SM-KBDMN58KB-R：右手側キーボード基板
